Anarog Insight アナログ インサイト

無線でアナログ信号を収集し各種グラフを表示するセンサーモニタリングシステム
Analog Insight  アナログインサイト

概要と特徴



  • 端末管理台数32台
  • 信号点数128点
  • 表示メーターを選んで変換2次式を設定
  • アナログ信号の表示、監視、記録

応用事例

  • 入力信号　4-20mA or 0-5V​
  • 収集データを各種メーター表示
  • 月次トレンドグラフ表示
  • 積算流量表示可能
  • 流量以外のセンサ混入可能
  • 無線中継最大５段
  • 通信距離　見通し1km可能
  • 警報機能などカスタマイズ可能

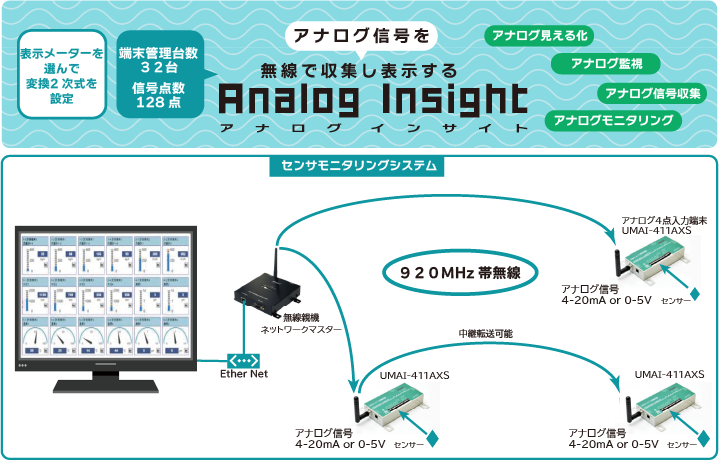

Analog Insightの構成・機能

１.無線親機
・ネットワークマスター　NM-FA100S
2.アナログ信号入力端末
・UMAI-411AXS(4点入力、16bitA/D)
・信号形式(0-5V or 4-20mA)
3.無線周波数帯
・920MHz帯
４.中継伝送方式
・信号入力端末を中継局として利用
・中継５段、設定ソフトにより設定
５.データ記録
・記録間隔を設定可能(５秒から15分間隔程度)
・記録ファイル形式(データベースmongoDB）
・CSVデータ形式(データベースより範囲指定して出力)
6.監視画面表示
・メータ表示(複数種類から選択)
・データ変換(変換2次式を登録可能)
７.トレンド表示
・各信号ごとにトレンド表示可能→表示期間を指定してグラフ表示

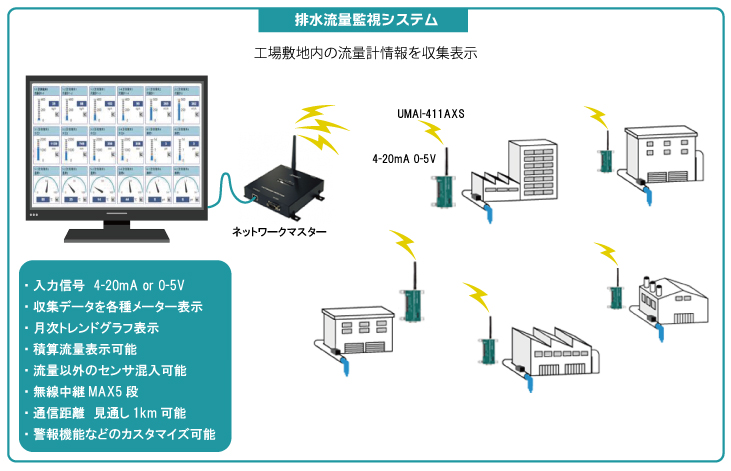

8.応用事例
・温度監視
・流量監視
・圧力監視
・有毒ガス監視
・湿度か監視
・イオン濃度監視…等


Anarog Insightのアイテム

1.PCソフトAnalog Insight

メーター表示 3種
表形式の表示も可能
端末管理台数 32台
1端末で４点入力＝最大128点のアナログ信号を表示可能

2.無線親機　ネットワークマスター  NM-FA100S

外形寸法：127x121x29mm
電源：DC12V～DC24V
通信：イーサネット
無線：920MHz帯

３.無線アナログ入力端末　UMAI-411AXS

外形寸法：120x60x24
電源：DC12V～DC24V
信号入力：４点　4-20mA or 0-5V
無線：920MHz帯

表示パターン

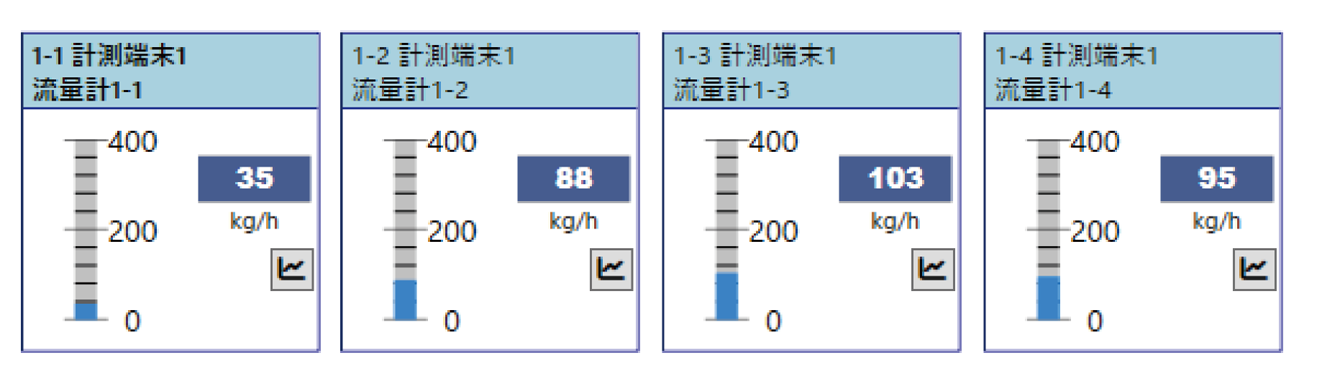

表示グラフパターン1　バーグラフ(温度・湿度など)

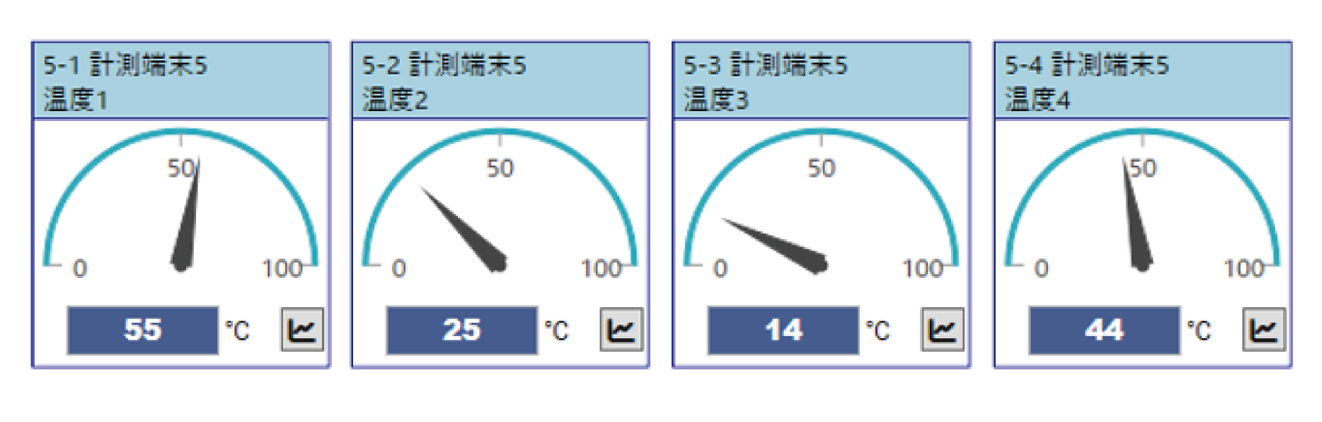

表示グラフパターン2　アナログメータ(温度・湿度など)

表示グラフパターン3　数値表示(流量・圧力など)

表形式で一覧を表示

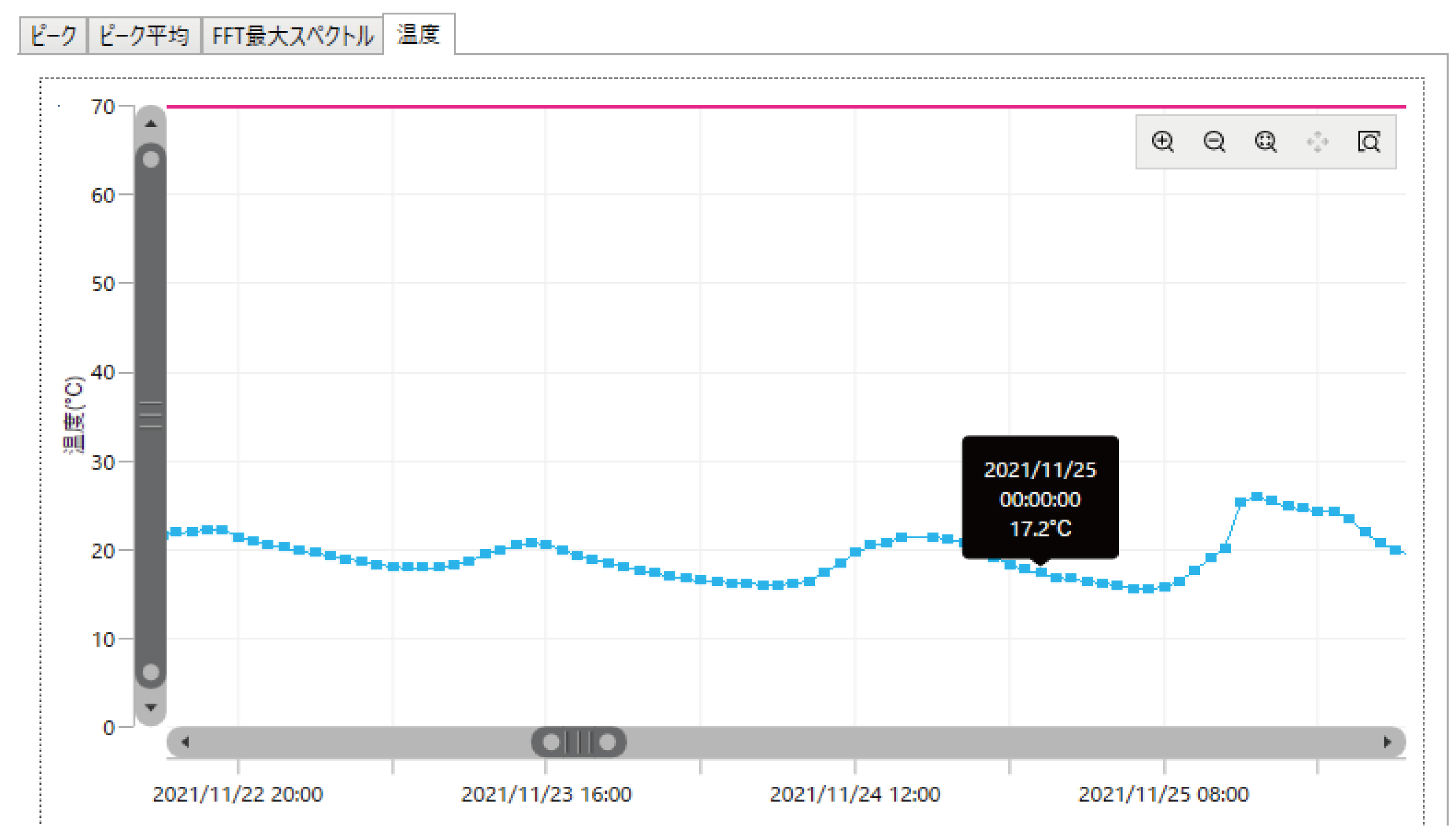

トレンドグラフイメージ（標準機能）

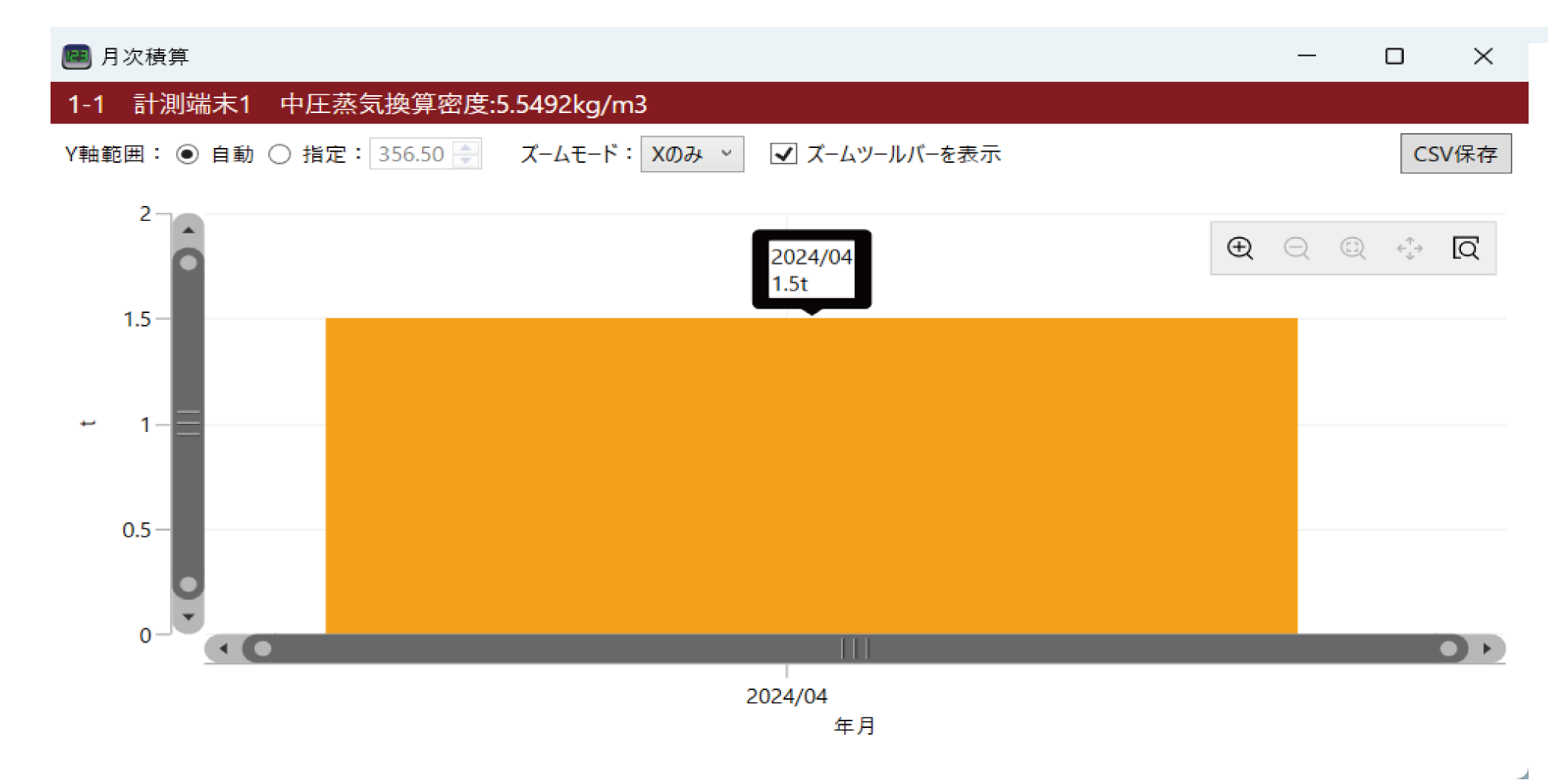

カスタマイズグラフ

お客様のご要望に合わせて作成します。（別途費用）
データ変換方式、表示方式などのご要望に対応します。

このソリューションを実現する製品

簡単に無線アナログ信号伝送

[UMAI-411] [UMAO-411] UMAI-411はアナログ信号を取り込んで無線送信（4点）、UMAO-411は受信したデータをアナログ信号に戻して出力（4点）。ローコスト高分解能型。
無線システム親機 子機データのログ保存に対応

[ネットワークマスター] ETHERNET、RS-232Cのいずれかに接続可能な親無線機。ネットワークの最上位機として使えます。
